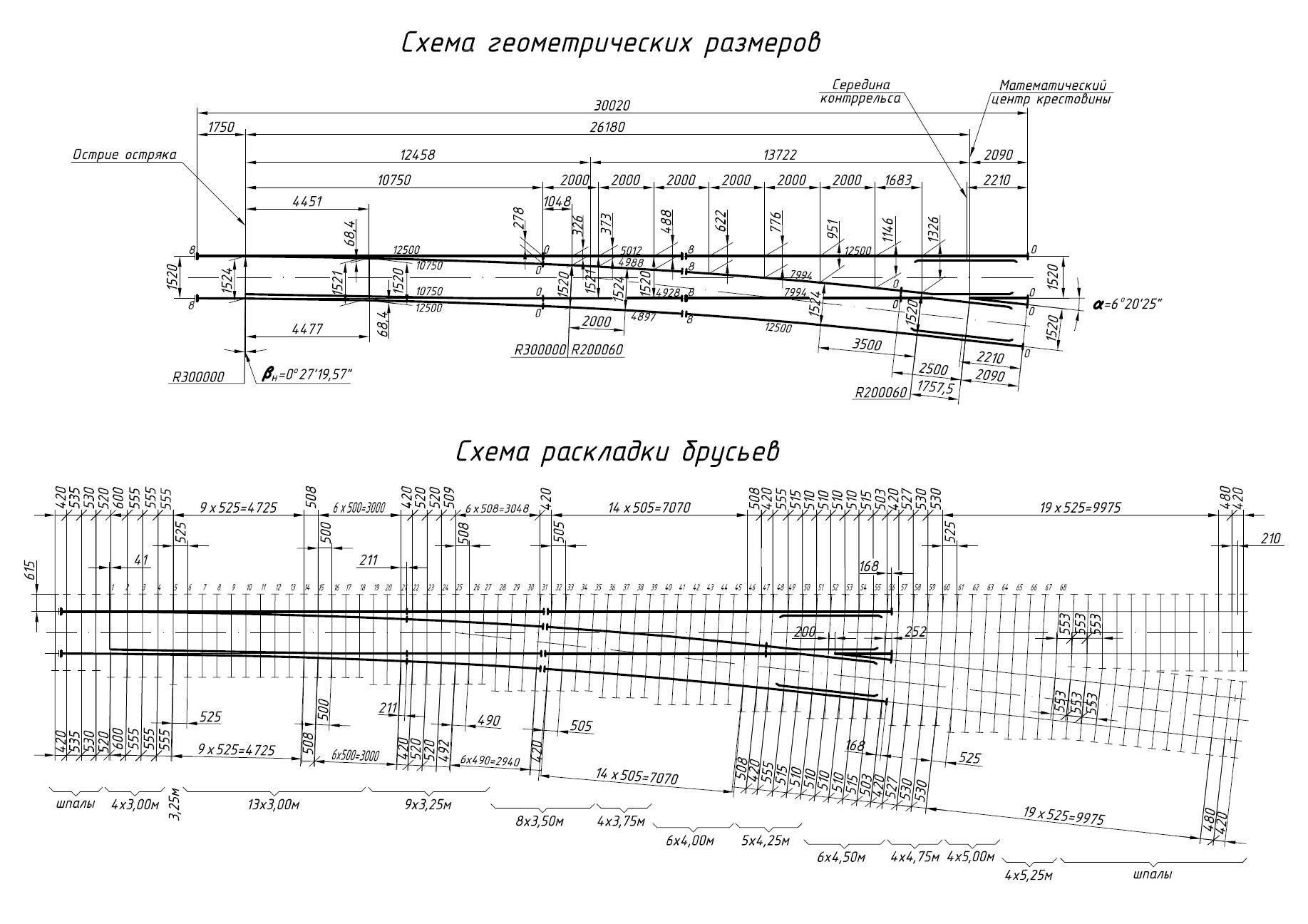

Стрелочный перевод тип Р65 марка 1/9 проект 2244.00.000



2244

Стрелочный перевод типа Р65 марки 1/9.



Предназначен для перевода подвижного состава с одного пути на другой.

В стрелке применены гибкие остряки.

Крестовина сборная – литой сердечник соединен с рельсовыми усовиками.

Остряки и рамные рельсы закалены ТВЧ.



Технические характеристики:



Вид стрелочного перевода

Ширина колеи, мм

Полная длина, мм

Радиус бокового пути, мм

       стрелки

       переводной кривой

Максимальная статическая нагрузка на рельс, кН

Максимальная скорость движения, км/ч

        по прямому пути

        по боковому пути

Нормативный ресурс до снятия, млн. т

        стрелки

        крестовины

Максимальная длина отгрузочного места, мм

Максимальная масса отгрузочного места, т

Масса (без брусьев), т  не более

обыкновенный

1520

30020



300000

200060

245



100

40



320

75

12500

2,8

13,5





Комплект поставки

Рельс рамный прямой с остряком кривым, шт.

Рельс рамный кривой с остряком прямым, шт.

Крестовина, шт.

Рельс крестовины с контррельсом, шт.

Рельсы длиной, мм.

4897

4928

4988

5012

7994

Накладка 1Р65 ГОСТ 8193-73, шт.

Накладка 2Р65 ГОСТ 8193-73, шт.

Подкладки СД65 ГОСТ 8194-75, шт.

Пакет подкладок к переводу, шт.

Ящик с деталями стрелочного перевода, шт.

1

1

1

2



1

1

1

1

2

20

2

108

1

1





В комплект поставки не включены:

Стык изолирующий ЦП478-02, комплект

Гарнитура электропривода 16739-00-00, комплект

Электропривод СП-6, комплект

Костыли 1.165 ГОСТ 5812-82, шт.

Шурупы путевые 24х170 ГОС Т809-71, шт.

Брусья деревянные, комплект

2*

1*

1

500

438

1



* Возможна поставка по отдельному заказу.





Форма отгрузки

В полувагоне от 1 до 5 комплектов.
