Стрелочный перевод тип Р65 марка 1/9 проект 1580.00.000



1580

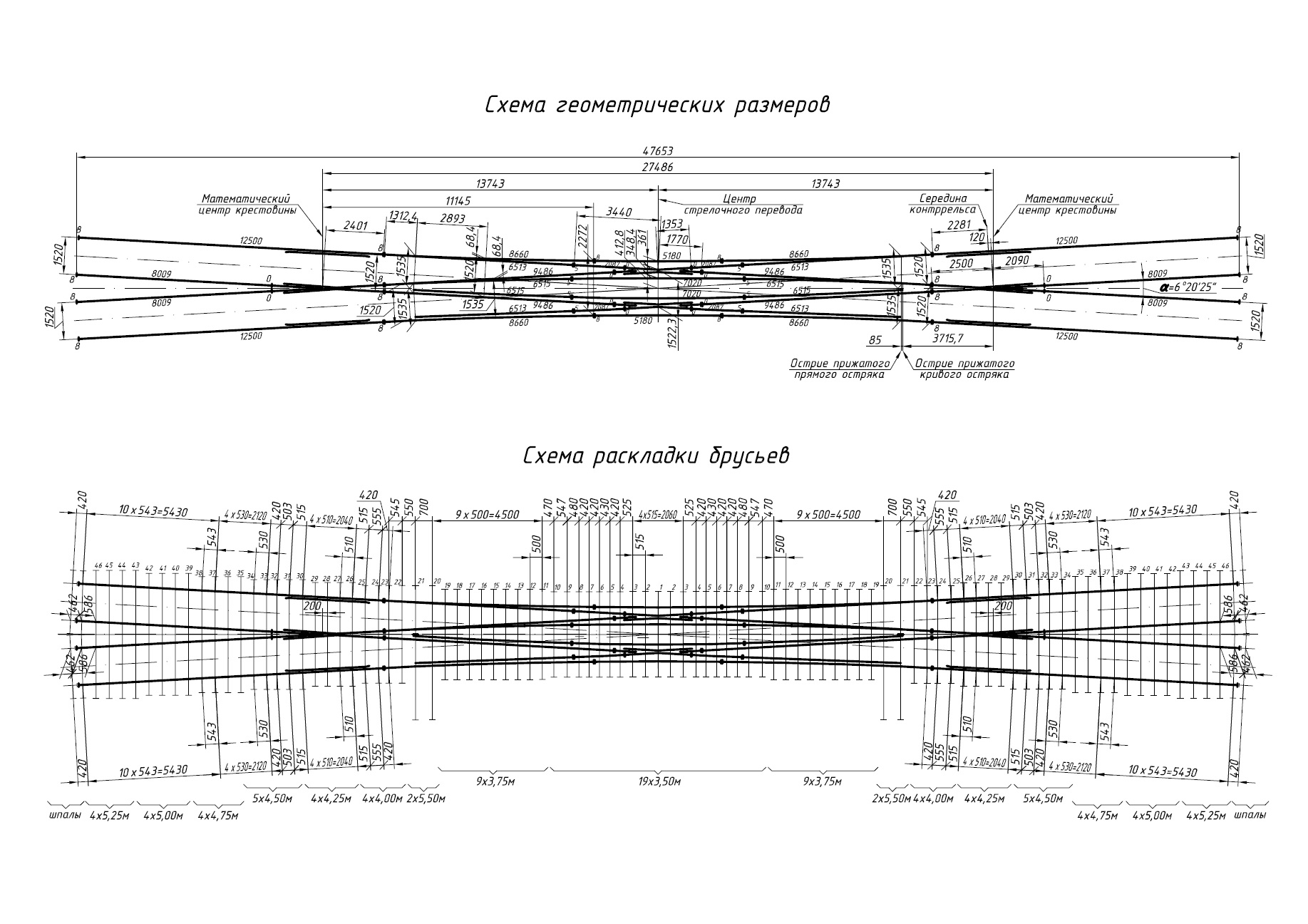

Двойной перекрестный стрелочный перевод типа Р65 марки 1/9.



Предназначен для перевода подвижного состава с одного пути на другой или для прохождения по прямому направлению. Применяется на железнодорожных линиях 1и 2 класса со смешанным грузопассажирским движением поездов.

Применение перевода особенно выгодно в стесненных условиях.

Взаимозаменяем со стрелочным переводом проекта 2869.

Острая крестовина сборная – литой сердечник соединён с рельсовыми усовиками.

Тупая крестовина – цельнолитая

Рамные рельсы и остряки закалены на ТВЧ.



Технические характеристики:



Вид стрелочного перевода

Ширина колеи, мм

Полная длина, мм

Максимальная статическая нагрузка на рельс, кН

Максимальная скорость движения, км/ч

        по прямому пути

        по боковому пути

Нормативный ресурс до снятия, млн. т

        стрелки

        тупой крестовины

        острой крестовины

Максимальная длина отгрузочного места, мм

Максимальная масса отгрузочного места, т

Масса (без брусьев), т  не более

двойной перекрестный

1520

47653

245



70

40



250

75

75

12500

2,4

30,0



Комплект поставки

Рельс рамный прямой с остряком кривым, шт.

Рельс рамный кривой с остряком прямым, шт.

Крестовина тупая, шт.

Крестовина острая, шт.

Рельс крестовины с контррельсом, шт.

Рельсы длиной, мм:

8009

Накладка 2Р65 ГОСТ 8193-73, шт.

Подкладки СД65 ГОСТ 8194-75, шт.

Пакет подкладок к переводу, шт.

Ящик с деталями стрелочного перевода, шт.

4

4

2

2

4

4

16

116

1

1





В комплект поставки не включены:

Стык изолирующий ЦП478-02, комплект

Гарнитура электропривода 16751-00-00, комплект

Электропривод СП-6, комплект

Шуруп путевой 24х170 ГОСТ 809-71, шт.

Костыль 1.165 ГОСТ 5812-82, шт.

Брусья деревянные, комплект

4*

2

2

992

580

1



* Возможна поставка по отдельному заказу.





Форма отгрузки

В полувагоне от 1 до 2 комплекта.
