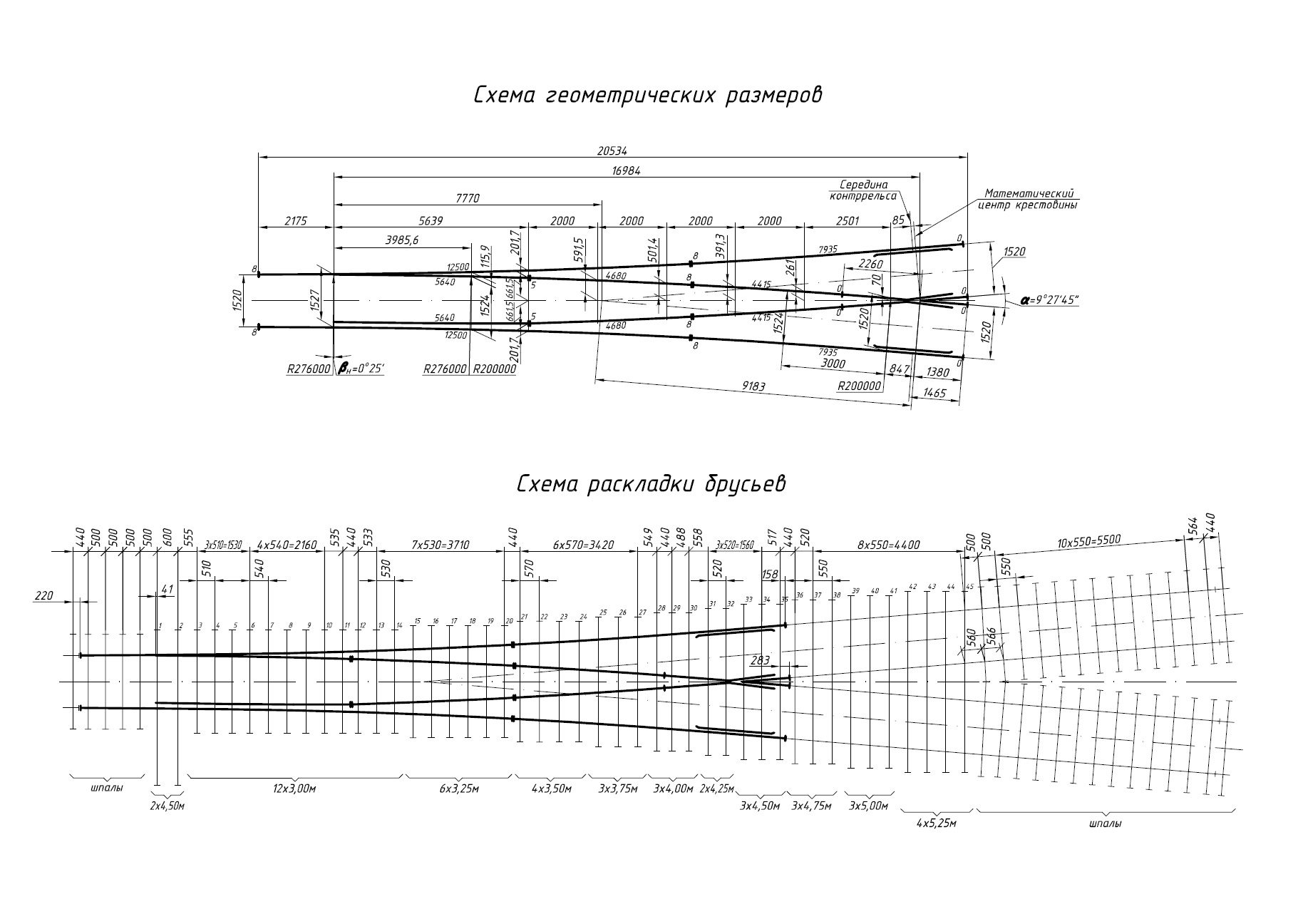

Стрелочный перевод тип Р50 марка 1/6 проект 2212.00.000



2212

Стрелочный перевод типа Р50 марки 1/6.



Предназначен для соединения и разветвления приемо-отправочных путей  на железнодорожных линиях.

Крестовина сборная – литой сердечник соединён с рельсовыми усовиками.

Остряки и рамные рельсы закалены на ТВЧ.



Технические характеристики:



Вид стрелочного перевода

Ширина колеи, мм

Полная длина, мм

Радиус бокового пути, мм



Максимальная статическая нагрузка на рельс, кН

Максимальная скорость движения, км/ч

Нормативный ресурс до снятия, млн. т

        стрелки

        крестовины

Максимальная длина отгрузочного места, мм

Максимальная масса отгрузочного места, т

Масса (без брусьев), т  не более

симметричный

1520

20534

276000

с переходом на 200000

245

40



250

70

12500

1,6

7,5





Комплект поставки

Рельс рамный с остряком, шт.

Крестовина, шт.

Рельс крестовины с контррельсом, шт.

Рельсы длиной, мм:

4415

4680

Накладка 1Р50 ГОСТ 19128-73, шт.

Подкладка СД50 ГОСТ 12135-75, шт.

Пакет подкладок к переводу, шт.

Ящик с деталями стрелочного перевода, шт

2

1

2



2

2

16

74

1

.1





В комплект поставки не включены:

Стык изолирующий ОП480, шт.

Гарнитура электропривода 16756-00-00, комплект

Электропривод СП-6, комплект

Шуруп путевой 24х170 ГОСТ 809-71, шт.

Костыль 1.165 ГОСТ 5812-82, шт.

Брусья деревянные, комплект

2*

1

1

262

406

1



* Возможна поставка по отдельному заказу.







Форма отгрузки

В полувагоне от 1 до 5 комплектов.
