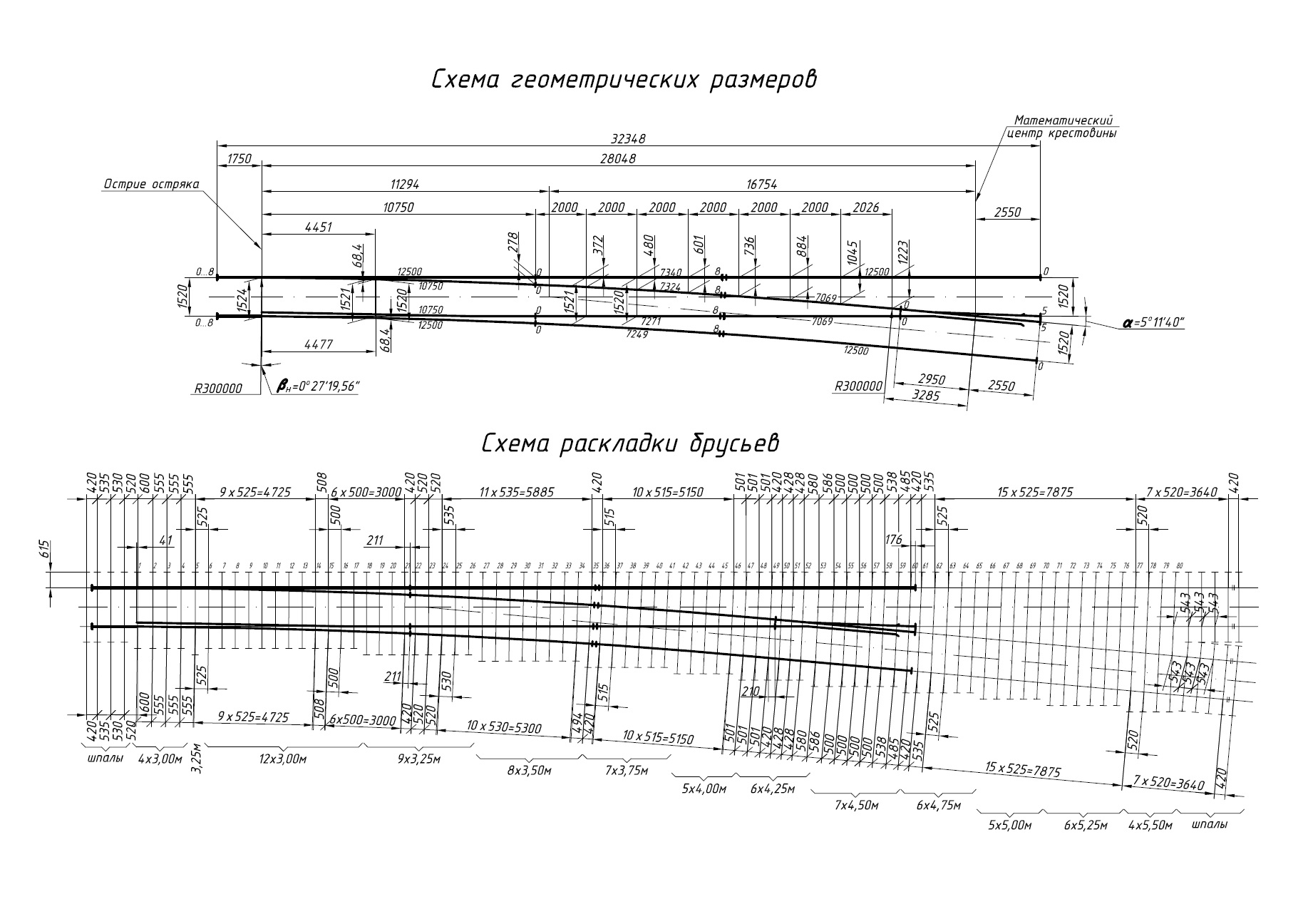

Стрелочный перевод типа Р65 марки 1/11.
Предназначен для перевода подвижного состава с одного пути на другой.
Стрелочный перевод применяется на путях 1 и 2 классов железнодорожных линиях.
В стрелке применены гибкие остряки.
Крестовина с непрерывной поверхностью катания
Остряки, рамные рельсы, рельсы сердечника и усовики закалены ТВЧ.
Технические характеристики:
|
Вид стрелочного перевода Ширина колеи, мм Полная длина, мм Радиус бокового пути, мм Максимальная статическая нагрузка на рельс, кН Максимальная скорость движения, км/ч по прямому пути по боковому пути Нормативный ресурс до снятия, млн. т стрелки крестовины Максимальная длина отгрузочного места, мм Максимальная масса отгрузочного места, т Масса (без брусьев), т не более |
обыкновенный 1520 32348 300000 245
140 50
320 320 12500 3,0 14,5 |
Комплект поставки
|
Рельс рамный прямой с остряком кривым, шт. Рельс рамный кривой с остряком прямым, шт. Крестовина, шт. Рельсы длиной, мм: 7069 7249 7271 7324 7340 12500 Накладка1Р65 ГОСТ 8193-73, шт. Накладка2Р65 ГОСТ 8193-73, шт. Подкладки СД65 ГОСТ 8194-75, шт. Пакет подкладок переводу, шт. Ящик с деталями стрелочного перевода, шт. |
1 1 1
2 1 1 1 1 2 16 6 138 1 1 |
В комплект поставки не включены:
|
Стык изолирующий ЦП478-02, комплект Гарнитура электропривода 16739-00-00, комплект Гарнитура электропривода 16835-00-00, комплект Электропривод СП-6, комплект Шуруп путевой 24х170 ГОСТ 809-71, шт. Костыль 1.165 ГОСТ 5812-82, шт. Брусья деревянные, комплект |
2* |
|
1* |
|
|
1* |
|
|
2 |
|
|
396 |
|
|
650 |
|
|
1 |
* Возможна поставка по отдельному заказу.
Форма отгрузки
В полувагоне от 1 до 5 комплектов.
