Съезд одиночный тип Р65 марка 1/11 проект 2728.00.000



2728

Съезд одиночный типа Р65 марки 1/11.



Предназначен для перевода подвижного состава с одного параллельного пути на другой. Применяется на главных путях  железнодорожных линий со смешанным грузопассажирским движением поездов и скоростями движения пассажирских поездов по прямому направлению до 200 км/ч.

В стрелке применены гибкие остряки с приварными рельсовыми окончаниями.

Крестовина с непрерывной поверхностью катания c гибко-поворотным сердечником.

Остряки, рельсы сердечника, усовики, рельсы переводной кривой и рамные рельсы закалены ТВЧ.

В стрелочном переводе применены клеммы  упругого крепления рельсов.



Технические характеристики:

Вид съезда                                                                                                      одиночный

Ширина колеи, мм                                                                                            1520

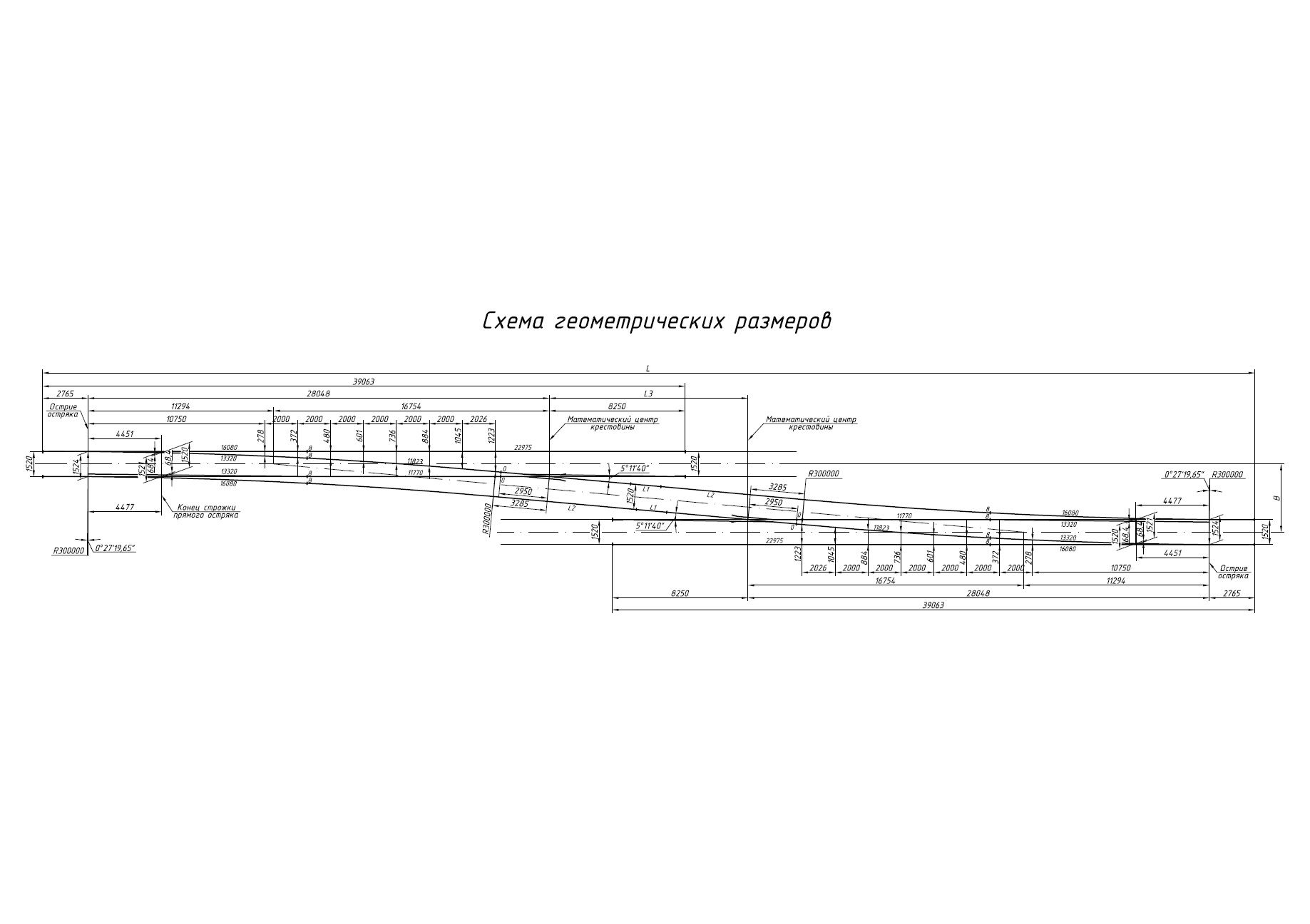

Ширина межпутья, мм (на схеме В)

00/01                           4100                         02/03                        4144

04/05                           4188                         06/07                        4232

08/09                           4364                         10/11                        4585

12/13                           4717

Полная длина съезда, мм (на схеме L)

00/01                           73226                        02/03                      73711

04/05                           74196                        06/07                      74673

08/09                           76136                        10/11                      78561

12/13                           80016

Расстояние между математическими центрами крестовин, мм (на схеме L3)

00/01                           11592                       02/03                      12077

04/05                           12562                        06/07                      13047

08/09                           14502                        10/11                      16927

12/13                           18382

Радиус бокового пути, мм

Максимальная статическая нагрузка на рельс, кН

Максимальная скорость движения, км/ч

        по прямому пути

        по боковому пути

Нормативный ресурс до снятия, млн. т

        стрелки

        крестовины

Максимальная длина отгрузочного места, мм

Максимальная масса отгрузочного места, т

Масса (без брусьев), т  не более

300000

245



200

50



320

320

23947

3,6

40,0



Комплект поставки

Рельс рамный прямой с остряком кривым, шт.

Рельс рамный кривой с остряком прямым, шт.

Крестовина, шт.

Лоток, шт.

2

2

2

2

Рельсы:



Исп.

Длина, мм

Количество, шт.

-00/-01

11770

11823

12500

19599

1848 (l1)

22975 (l2)

2

2

2

2

2

2

-02/-03

11770

11823

12500

20086

1848 (l1)

22975 (l2)

2

2

2

2

2

2

-04/-05

11770

11823

12500

20573

1848 (l1)

22975 (l2)

2

2

2

2

2

2

-06/-07

11770

11823

12500

21060

1848 (l1)

22975 (l2)

2

2

2

2

2

2

-08/-09

11770

11823

12500

22034

2335 (l1)

22975 (l2)

2

2

2

2

2

2

-10/-11

11770

11823

12500

23008

3796 (l1)

22975 (l2)

2

2

2

2

2

2

-12/-13

11770

11823

12500

23947

4318 (l1)

22975 (l2)

2

2

2

2

2

2

Примечание: l1; l2 - oбозначения на схеме



Накладка 1Р65 ГОСТ 8193-73, шт.

Накладка 2Р65 ГОСТ 8193-73, шт.

Пакет планок стыковых, шт.

Пакет подкладок к съезду, шт.

Ящик с деталями съезда, шт.

Ящик с гарнитурой электропривода 17361-00-00, шт.

Ящик с гарнитурой электропривода 17376-00-00, шт.

Пакет тяг к гарнитуре электропривода, шт.

28

2

2

1

7

2

2

4



В комплект поставки не включены:

Исп.

Количество изделий, шт.

Скоба для изолирующей втулки КБ ЦП138*

Втулка изолирующая КБ ЦП142*

Болты М22-8gх175.36 ГОСТ 16017-79 с шайбами и гайками*

-00/-01

1206

1206

1046

-02/-03

1222

1222

1062

-04/-05

1238

1238

1078

-06/-07

1254

1254

1094

-08/-09

1294

1294

1134

-10/-11

1274

1274

1114

-12/-13

1250

1250

1090

Брусья железобетонные по проекту ВНИИЖТ объект № 97-02, комплект  1

*Возможна поставка по отдельному заказу



Форма отгрузки

Сцеп из полувагона и двух платформ от 1 до 2 комплектов.
