Стрелочный перевод тип Р65 марка 1/11 проект 2759.00.000



2751

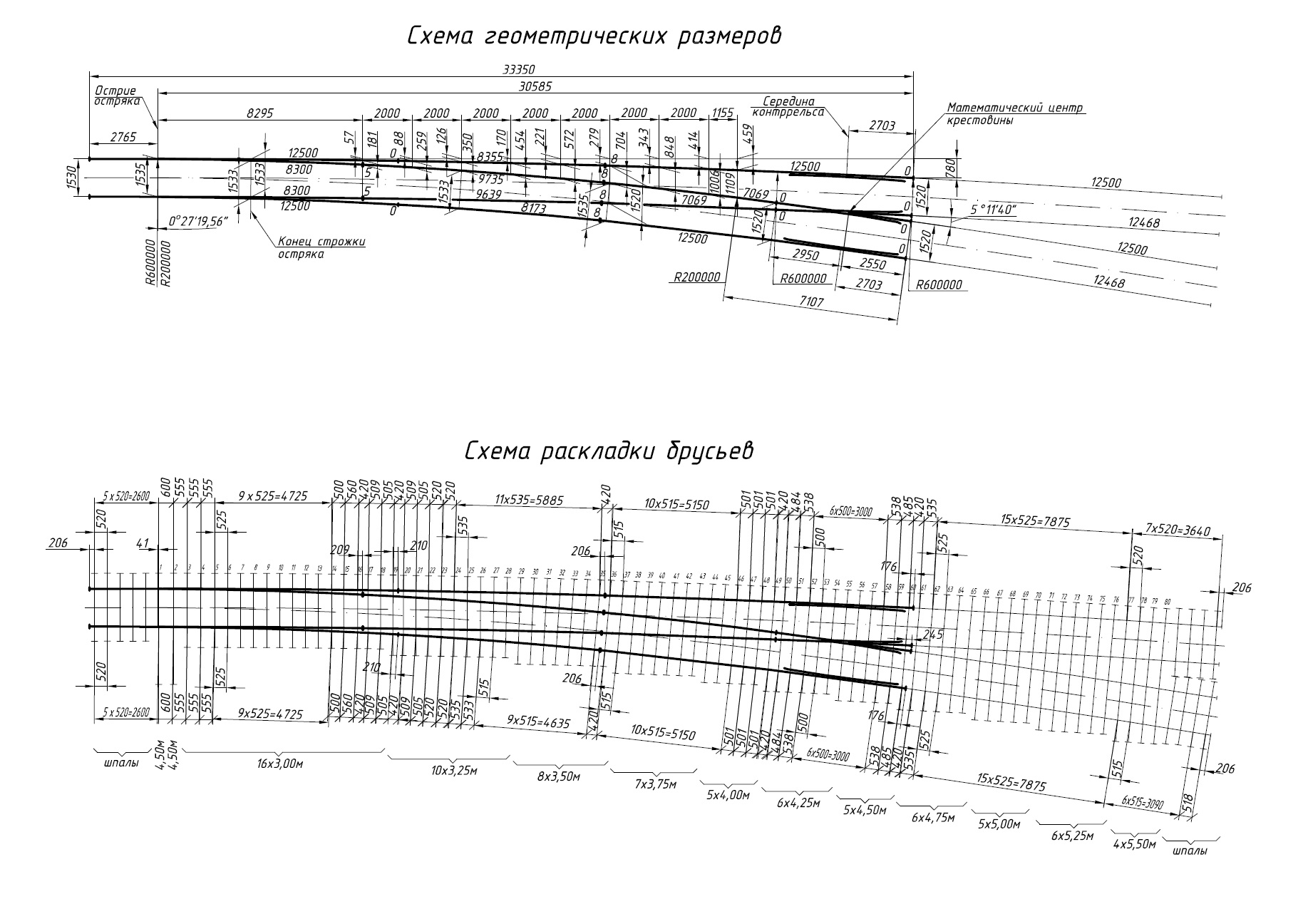

Стрелочный перевод типа Р65 марки 1/11.



Предназначен для перевода подвижного состава с одного пути на другой.

Стрелочный перевод  применяется на путях 1 и 2 классов железнодорожных линиях.

В стрелке применены гибкие остряки касательного типа, с приварными рельсовыми окончаниями и клеммы упругого крепления рамных рельсов.

Крестовина сварной конструкции - к сердечнику из высокомарганцовистой

стали приваривается рельсовое окончание.

Контррельс не связан с путевым рельсом.

Все подкладки с высокими ребордами.

Остряки и рамные рельсы закалены ТВЧ.



Технические характеристики:



Вид стрелочного перевода

Ширина колеи, мм

Полная длина, мм

Радиус бокового пути, мм

Максимальная статическая нагрузка на рельс, кН

Максимальная скорость движения, км/ч

        по прямому пути

        по боковому пути

Нормативный ресурс до снятия, млн. т

        стрелки

        крестовины

Максимальная длина отгрузочного места, мм

Максимальная масса отгрузочного места, т

Масса (без брусьев), т  не более

обыкновенный

1520

34858

300000

245



140

40



320

90

18770

3,5

16,5





Комплект поставки

Рельс рамный прямой с остряком кривым, шт.

Рельс рамный кривой с остряком прямым, шт.

Крестовина, шт.

Рельс крестовины с контррельсом, шт.

Рельсы длиной, мм:

11770

11823

Накладка 1Р65 ГОСТ 8193-73, шт.

Подкладки СК65 ГОСТ 16277-93, шт.

Пакет подкладок к переводу, шт.

Ящик с деталями стрелочного перевода, шт.

1

1

1

2



1

1

20

110

1

2



В комплект поставки не включены:

Стык изолирующий ЦП478-02, комплект

Гарнитура электропривода 16739-00-00, комплект

Электропривод СП-6, комплект

Шуруп путевой 24х170 ГОСТ 809-71, шт.

Брусья деревянные, комплект

2*

1*

1

1118

1

* Возможна поставка по отдельному заказу.



Форма отгрузки

Сцеп из полувагона и двух платформ от 1 до 4 комплектов.
