2830

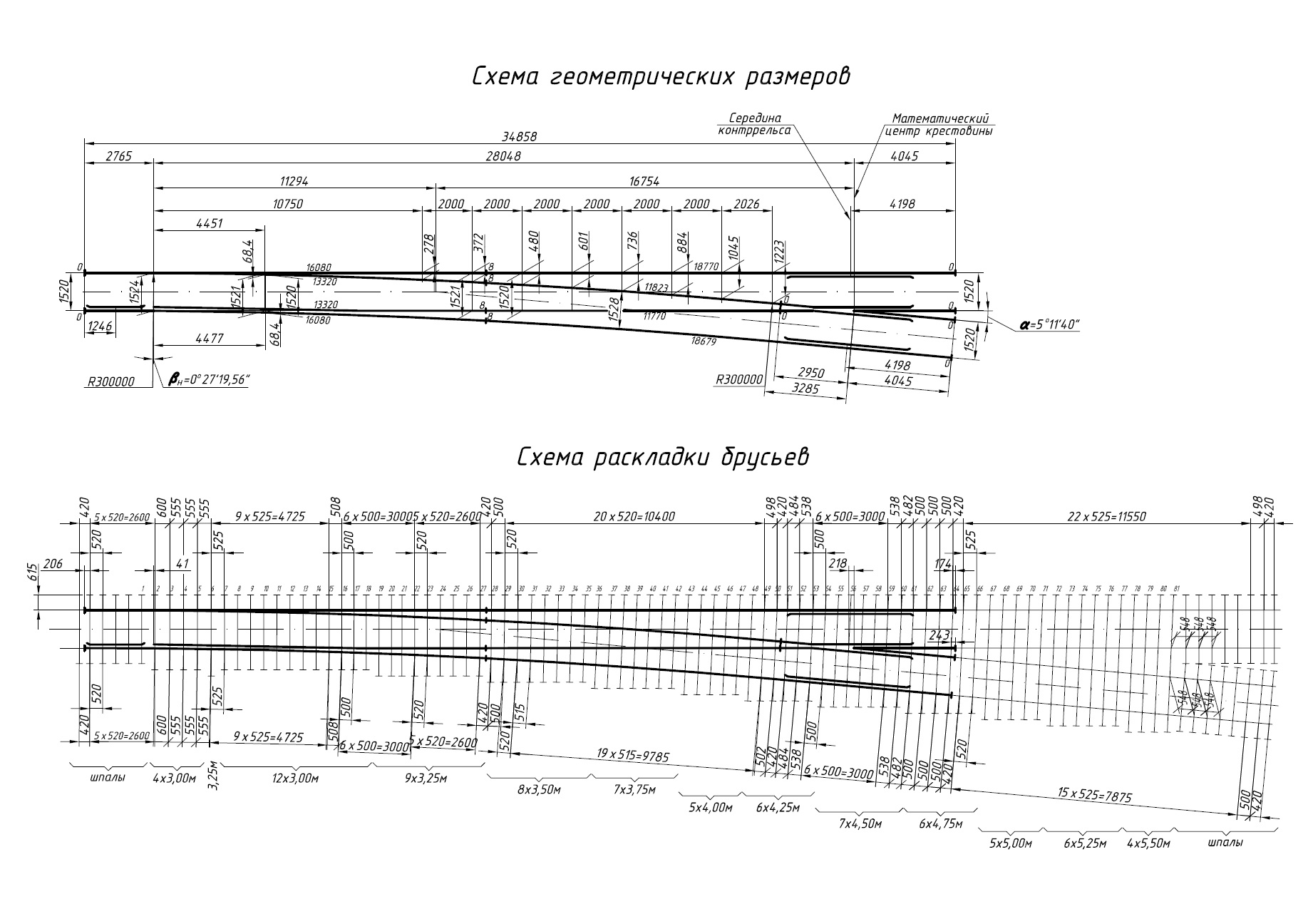

Стрелочный перевод типа Р65 марки 1/11.
Предназначен для перевода подвижного состава с одного пути на другой.
Перевод взаимозаменяем с стрелочным переводом проекта 2718.
В стрелке применены усиленные остряки, поэтому рекомендуется использовать стрелочный перевод на путях с преимущественным движением по боковому пути.
В переводе применён контррельс-протектор.
Остряк гибкий с приваренными рельсовыми окончаниями.
Крестовина сварной конструкции - к сердечнику из высокомарганцовистой стали приваривается рельсовое окончание.
Контррельс не связан с путевым рельсом.
Крепление рельс на подкладках с высокими ребордами, упругими клеммами.
Остряки и рамные рельсы закалены ТВЧ.
Технические характеристики:
|
Вид стрелочного перевода Ширина колеи, мм Полная длина, мм Радиус бокового пути, мм Максимальная статическая нагрузка на рельс, кН Максимальная скорость движения, км/ч по прямому пути по боковому пути Нормативный ресурс до снятия, млн. т стрелки крестовины Максимальная длина отгрузочного места, мм Максимальная масса отгрузочного места, т Масса (без брусьев), т не более |
обыкновенный 1520 34858 300000 245
140 40
320 90 18770 3,5 16,5 |
Комплект поставки
|
Рельс рамный прямой с остряком кривым, шт. Рельс рамный кривой с остряком прямым, шт. Крестовина, шт. Рельс крестовины с контррельсом, шт. Рельсы длиной, мм: 11770 10772 Накладка 1Р65 ГОСТ 8193-73, шт. Подкладки СК65 ГОСТ 16277-93, шт. Пакет подкладок к переводу, шт. Ящик с деталями стрелочного перевода, шт. |
1 1 1 2
1 1 20 171 1 3 |
В комплект поставки не включены:
|
Стык изолирующий ЦП478-02, шт. Гарнитура электропривода 16739-00-00, комплект Электропривод СП6, комплект Шуруп путевой 24х170 ГОСТ 809-71, шт. Брусья деревянные, комплект |
2* 1* 1 1108 1 |
* Возможна поставка по отдельному заказу.
Форма отгрузки
Сцеп из полувагона и двух платформ от 1 до 4 комплектов.
