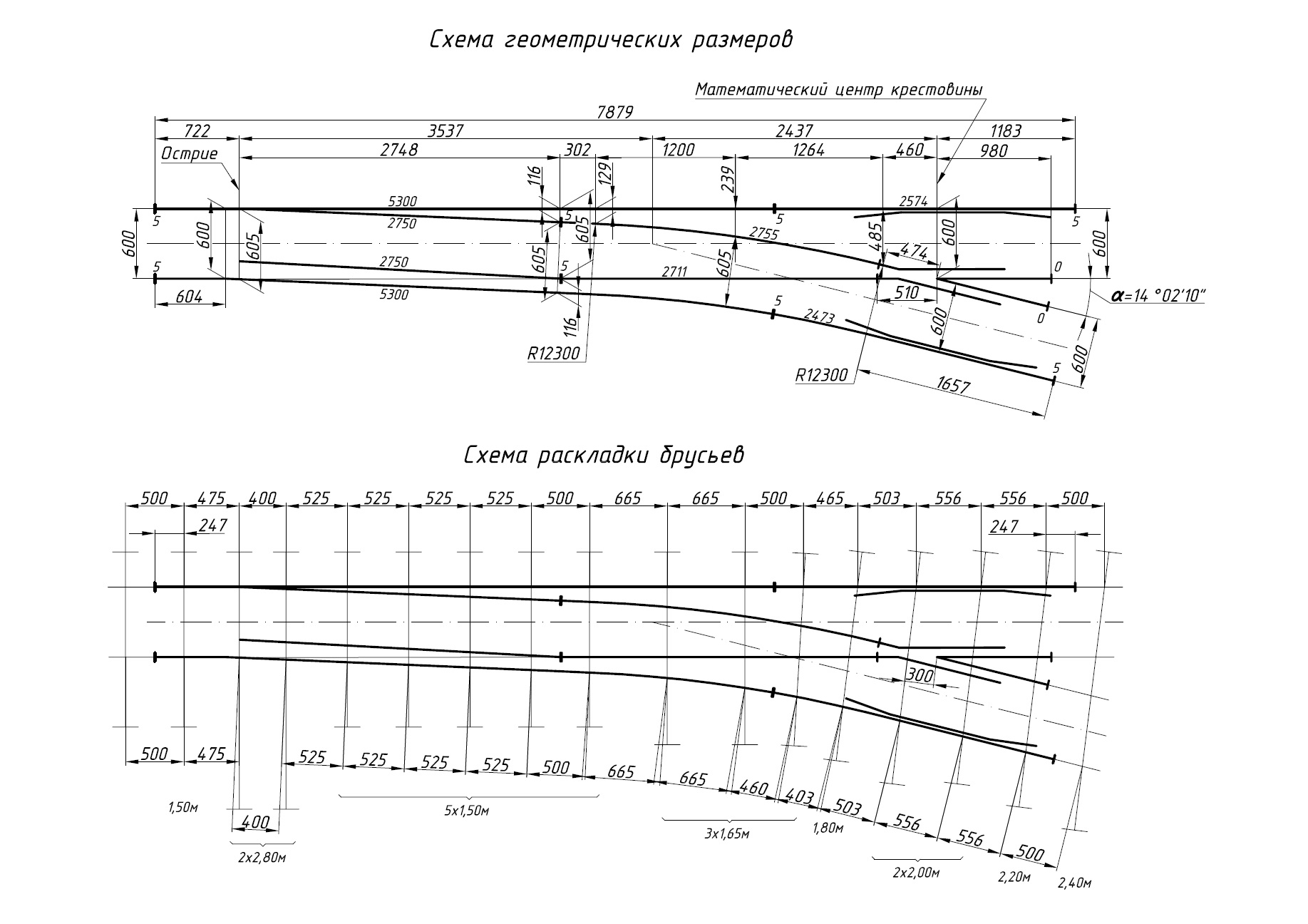

Стрелочный перевод тип Р33 марка 1/4 проект 6334.000.00



6334

Стрелочный перевод типа Р33 марки 1/4.



Узкоколейный перевод, предназначенный для использования в шахтах, на предприятиях лесной и торфяной промышленности.

Остряк выполнен из рельсового проката.

Крестовина цельнолитая из высокомарганцовистой стали.



Технические характеристики:

Вид стрелочного перевода

Ширина колеи, мм

Полная длина, мм

Радиус бокового пути, мм

Максимальная скорость движения, км/ч

         по прямому пути

         по боковому пути

Максимальная длина отгрузочного места, мм

Максимальная масса отгрузочного места, т

Масса (без брусьев), т  не более

обыкновенный

600

7879

12300



9

6

5300

0,4

2,0



Комплект поставки

Рельс рамный прямой с остряком кривым, шт.

Рельс рамный кривой с остряком прямым, шт.

Крестовина, шт.

Рельс крестовины с контррельсом, шт.

Рельсы длиной, мм:

2755

2711

Пакет подкладок к переводу, шт.

Ящик с деталями стрелочного перевода, шт.

1

1

1

2



1

1

1

1



           В комплект поставки не включены:

Шуруп путевой 24х170 ГОСТ 809-71, шт.

Костыли 1.165 ГОСТ 5812-82, шт.

Брусья деревянные, комплект

48

120

1



Форма отгрузки

В полувагоне от 10 до 25 комплектов.
