Стрелочный перевод тип Р33 марка 1/5 проект 7335.000.00



7335

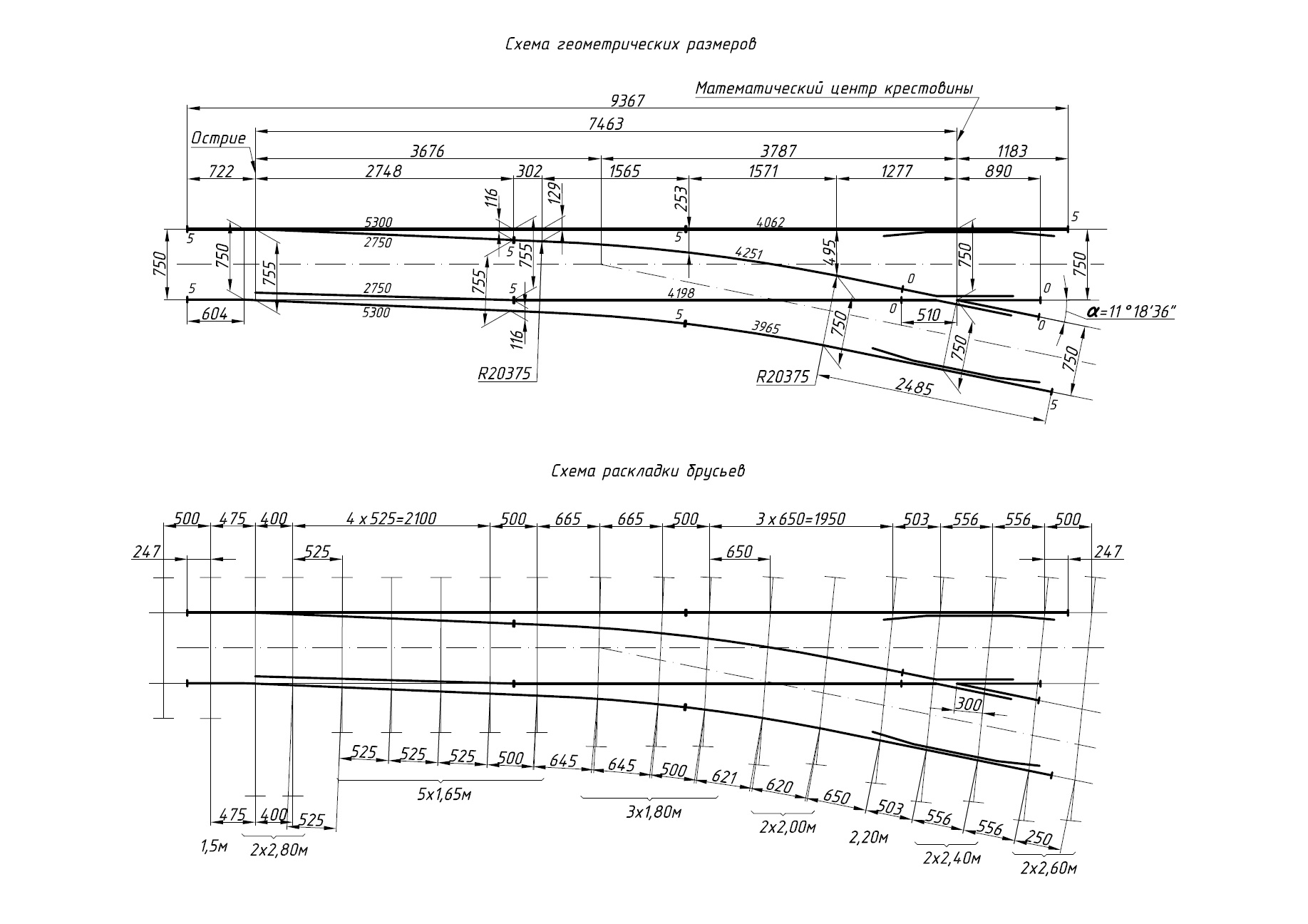

Стрелочный перевод типа Р33 марки 1/5.



Узкоколейный перевод, предназначенный для использования в шахтах, на предприятиях лесной и торфяной промышленности.

Остряк выполнен из рельсового проката.

Крестовина цельнолитая из высокомарганцовистой стали.



Технические характеристики:

Вид стрелочного перевода

Ширина колеи, мм

Полная длина, мм

Радиус бокового пути, мм

Максимальная скорость движения, км/ч

         по прямому пути

         по боковому пути

Максимальная длина отгрузочного места, мм

Максимальная масса отгрузочного места, т

Масса (без брусьев), т  не более

обыкновенный

750

9367

20375



9

6

5300

0,4

2,1



Комплект поставки

Рельс рамный прямой с остряком кривым, шт.

Рельс рамный кривой с остряком прямым, шт.

Крестовина, шт.

Рельс крестовины с контррельсом, шт.

Рельсы длиной, мм.

4251

4198

Пакет подкладок к переводу, шт.

Ящик с деталями стрелочного перевода, шт.

1

1

1

2



1

1

1

1



В комплект поставки не включены:

Шуруп путевой 24х170 ГОСТ 809-71, шт.

Костыли 1.165 ГОСТ 5812-82, шт.

Брусья деревянные, комплект

52

152

1



Форма отгрузки

В полувагоне от 10 до 25 комплектов.
