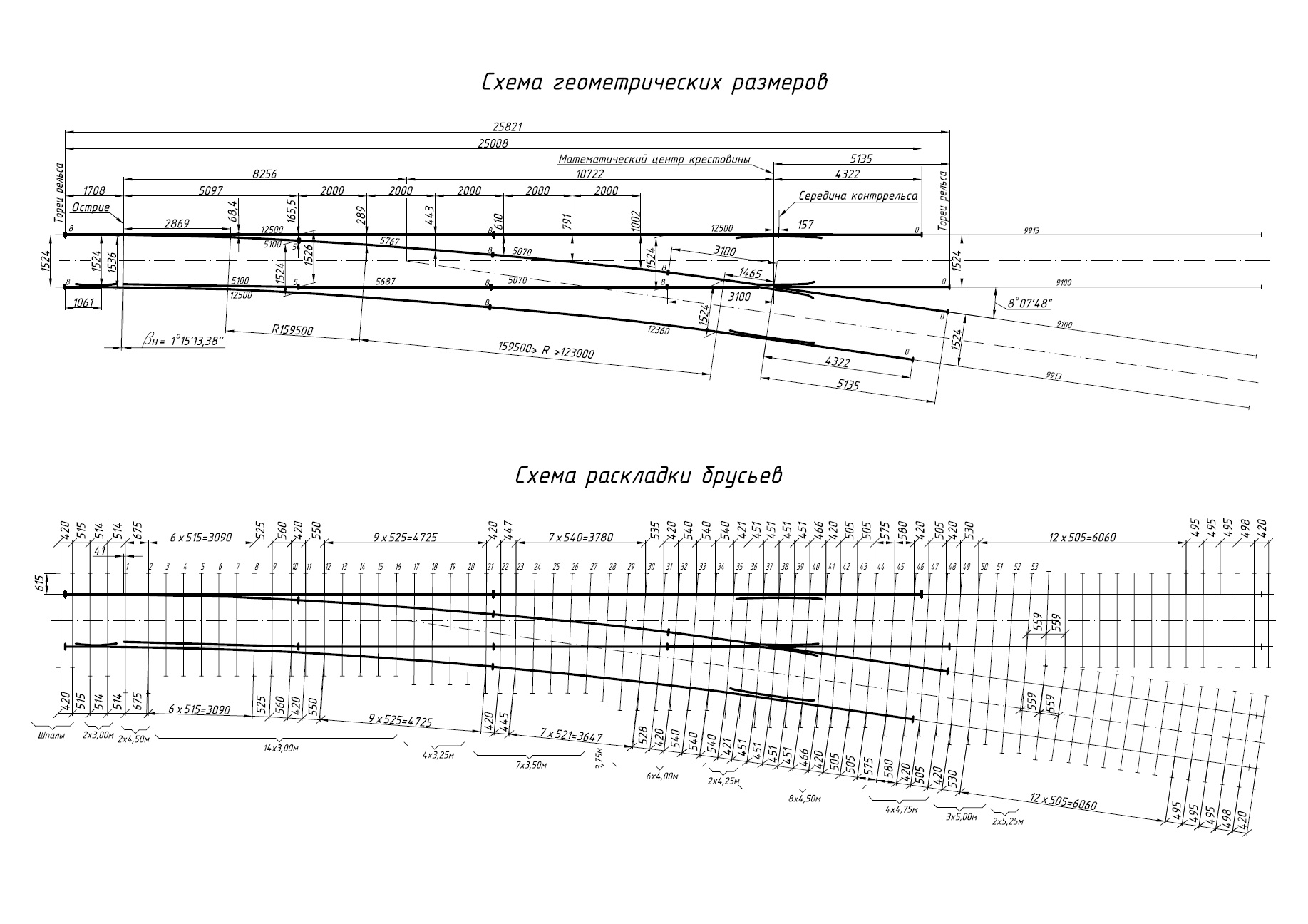

Стрелочный перевод тип Р65 марка 1/7 проект БК 53105.00.000



БК 53105.00.000

Стрелочный перевод типа Р65 марки 1/7.



Предназначен для перевода подвижного состава с одного пути на другой на металлургических предприятиях.

Перевод выполнен на базе проекта ЛПТП.665121. 103М, но предназначен для вварки в бесстыковой путь с помощью машины электроконтактной сварки.

В переднем вылете стрелки установлен контррельс протектор из рельсового проката. На стрелке устанавливаются три связные полосы.

Крестовина выполнена моноблоком – к литому сердечнику из высокомарганцовистой стали привариваются рельсовые окончания в переднем и заднем вылетах, а горизонтальными болтами крепятся усовики из рельсового проката.

Контррельс крестовины выполнен из рельсового проката.

Все подкладки с высокими ребордами.

Остряки и рамные рельсы закалены ТВЧ.



Технические характеристики:

Вид стрелочного перевода

Ширина колеи, мм

Полная длина, мм

Радиус бокового пути, мм

       стрелки

       переводной кривой

Максимальная статическая нагрузка на рельс, кН

Максимальная скорость движения, км/ч

        по прямому пути

        по боковому пути

Нормативный ресурс до снятия стрелочного перевода, млн. т

Максимальная длина отгрузочного места, мм

Максимальная масса отгрузочного места, т

Масса (без брусьев), т  не более

обыкновенный

1524

25821



159500

159500 - 123000

320



50

30

70

12500

2,1

11,5



Комплект поставки

Рельс рамный прямой с остряком кривым, шт.

Рельс рамный кривой с остряком прямым, шт.

Крестовина, шт.

Рельс крестовины с контррельсом, шт.

Рельсы длиной, мм:

5070

5687

5767

Накладка 1Р65 ГОСТ 8193-73, шт.

Подкладка СК65 ГОСТ 16277-93, шт.

Пакет подкладок к переводу, шт.

Ящик с деталями стрелочного перевода, шт.

1

1

1

2



2

1

1

24

128

1

2



В комплект поставки не включены:

Гарнитура электропривода, комплект

Электропривод СП-6, шт.

Шуруп путевой 24х170 ГОСТ 809-71, шт.

Брусья деревянные, комплект

1

1

926

1



Форма отгрузки

В полувагоне от 1 до 5 комплектов.
