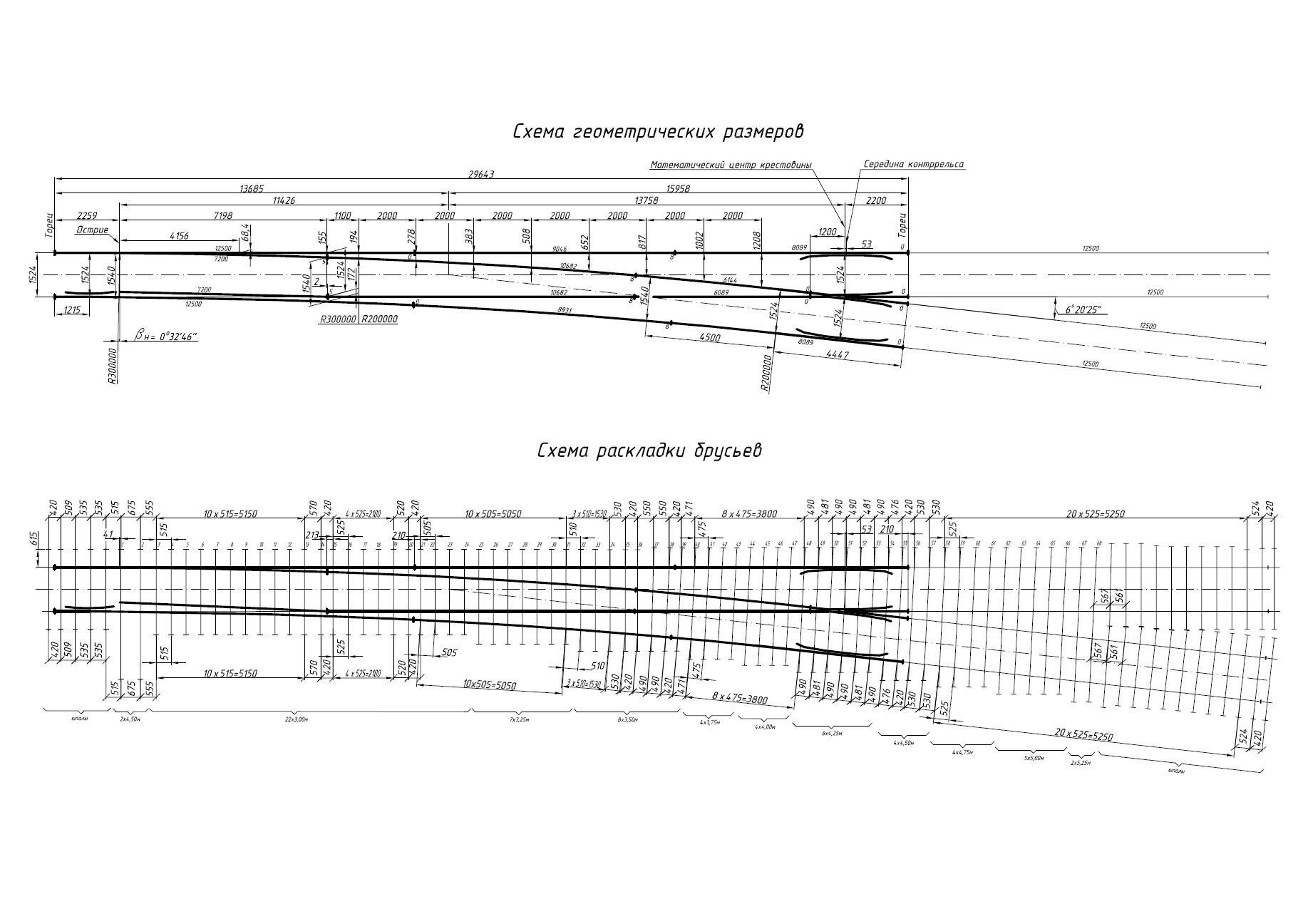

Стрелочный перевод тип Р65 марка 1/9 проект ЛПТП.665121.101



ЛПТП.665121.101

Стрелочный перевод типа Р65 марки 1/9.



Стрелочный перевод предназначен для эксплуатации на железнодорожных путях промышленных предприятий горно-обогатительных комбинатов.

Крестовина цельнолитая из высокомарганцовистой стали.

Контррельс выполнен из рельсового проката.

Остряки и рамные рельсы закалены ТВЧ.



Технические характеристики:

Вид стрелочного перевода

Ширина колеи, мм

Полная длина, мм

Радиус бокового пути, мм

       стрелки

       переводной кривой

Максимальная статическая нагрузка на рельс, кН

Максимальная скорость движения, км/ч

        по прямому пути

        по боковому пути

Нормативный ресурс до снятия стрелочного перевода, млн. т

Максимальная длина отгрузочного места, мм

Максимальная масса отгрузочного места, т

Масса (без брусьев), т  не более

обыкновенный

1524

29643



300000

200000

320



50

40

70

12500

2,4

13



Комплект поставки

Рельс рамный прямой с остряком кривым, шт.

Рельс рамный кривой с остряком прямым, шт.

Крестовина, шт.

Рельс крестовины с контррельсом, шт.

Рельсы длиной, мм:

6144

6089

8931

9046

10682

Накладка 1Р65 ГОСТ 8193-73, шт.

Подкладка СД65 ГОСТ 8194-75, шт.

Пакет подкладок к переводу, шт.

Ящик с деталями стрелочного перевода, шт.

1

1

1

2



1

1

1

1

2

20

113

1

1



В комплект поставки не включены:

Стык изолирующий ЦП478-02, комплект

Гарнитура электропривода, комплект

Электропривод СП-6, шт.

Шуруп путевой 24х170 ГОСТ 809-71, шт.

Костыли 1.165 ГОСТ 5812-82, шт.

Брусья деревянные, комплект

2*

1

1

316

555

1

* Возможна поставка по отдельному заказу.



Форма отгрузки

В полувагоне от 1 до 5 комплектов.
