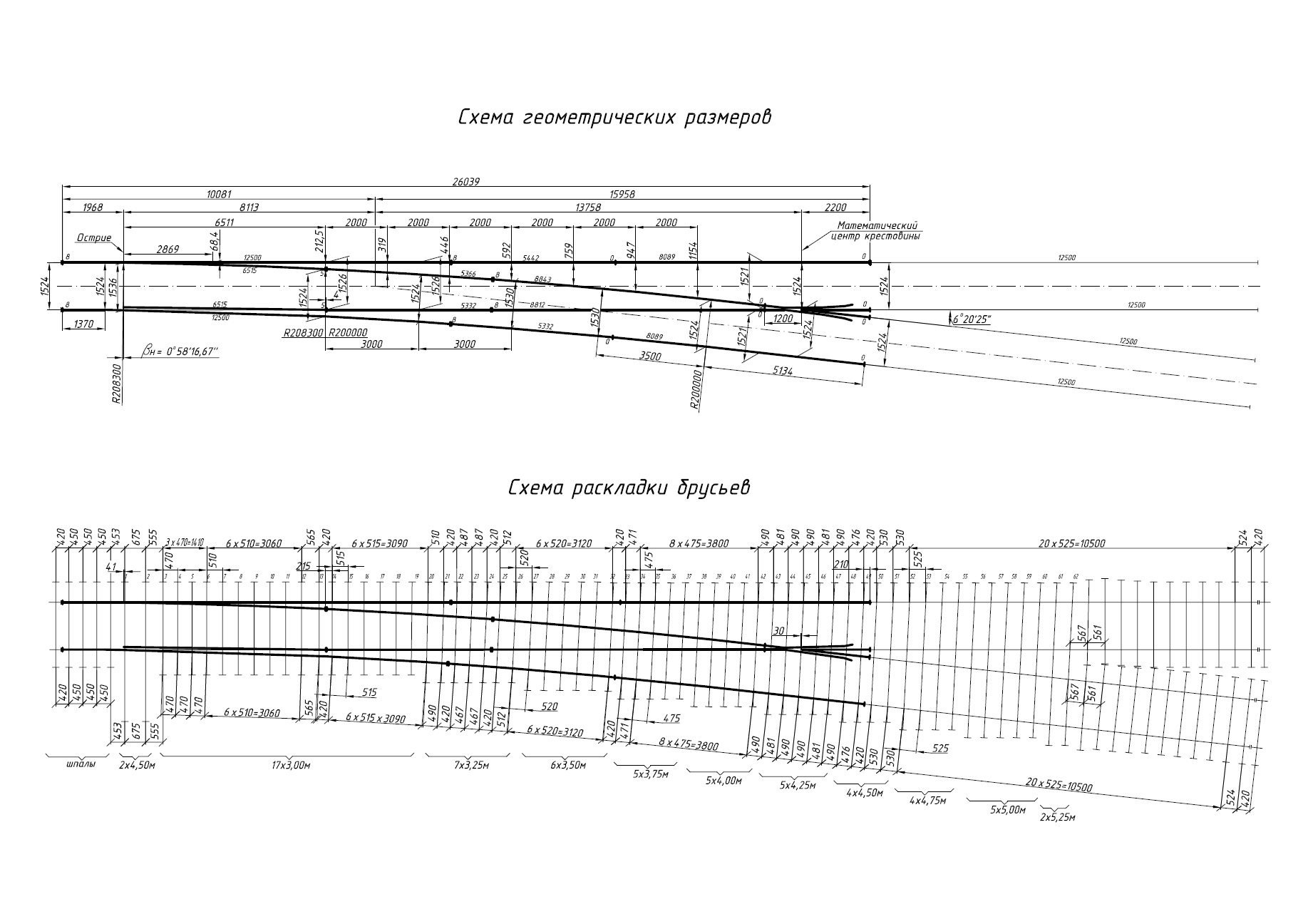

Стрелочный перевод тип Р65 марка 1/9 проект ЛПТП.665121.107



ЛПТП.665121.107

Стрелочный перевод типа Р65 марки 1/9.



Стрелочный перевод предназначен для использования на металлургических предприятиях.

Крестовина цельнолитая из высокомарганцовистой стали с отбойными плоскостями.

Контррельс выполнен из рельсового проката.

Перевод выполнен на подкладках с высокими ребордами, кроме одиночных подкладок.

Остряки и рамные рельсы закалены ТВЧ.



Технические характеристики:

Вид стрелочного перевода

Ширина колеи, мм

Полная длина, мм

Радиус бокового пути, мм

       стрелки

       переводной кривой

Максимальная статическая нагрузка на рельс, кН

Максимальная скорость движения, км/ч

        по прямому пути

        по боковому пути

Нормативный ресурс до снятия стрелочного перевода, млн. т

Максимальная длина отгрузочного места, мм

Максимальная масса отгрузочного места, т

Масса (без брусьев), т  не более

обыкновенный

1524

26039



208300

200000

320



50

40

70

12500

1,7

11,5



Комплект поставки.

Рельс рамный прямой с остряком кривым, шт.

Рельс рамный кривой с остряком прямым, шт.

Крестовина, шт.

Рельсы длиной, мм:

5332

5366

5442

8812

8843

8089

Накладка 1Р65 ГОСТ 8193-73, шт.

Подкладка СД65 ГОСТ 8194-75, шт.

Пакет подкладок к переводу, шт.

Ящик с деталями стрелочного перевода, шт.

1

1

1



2

1

1

1

1

2

20

110

1

1



В комплект поставки не включены:

Стык изолирующий ЦП478-02, комплект

Гарнитура электропривода, комплект

Электропривод СП-6, шт.

Шуруп путевой М24х170 ГОСТ 809-71, шт.

Костыли 1.165 ГОСТ 5812-82, шт.

Брусья деревянные, комплект

2*

1

1

208

620

1

* Возможна поставка по отдельному заказу.

Форма отгрузки

В полувагоне от 1 до 5 комплектов.
