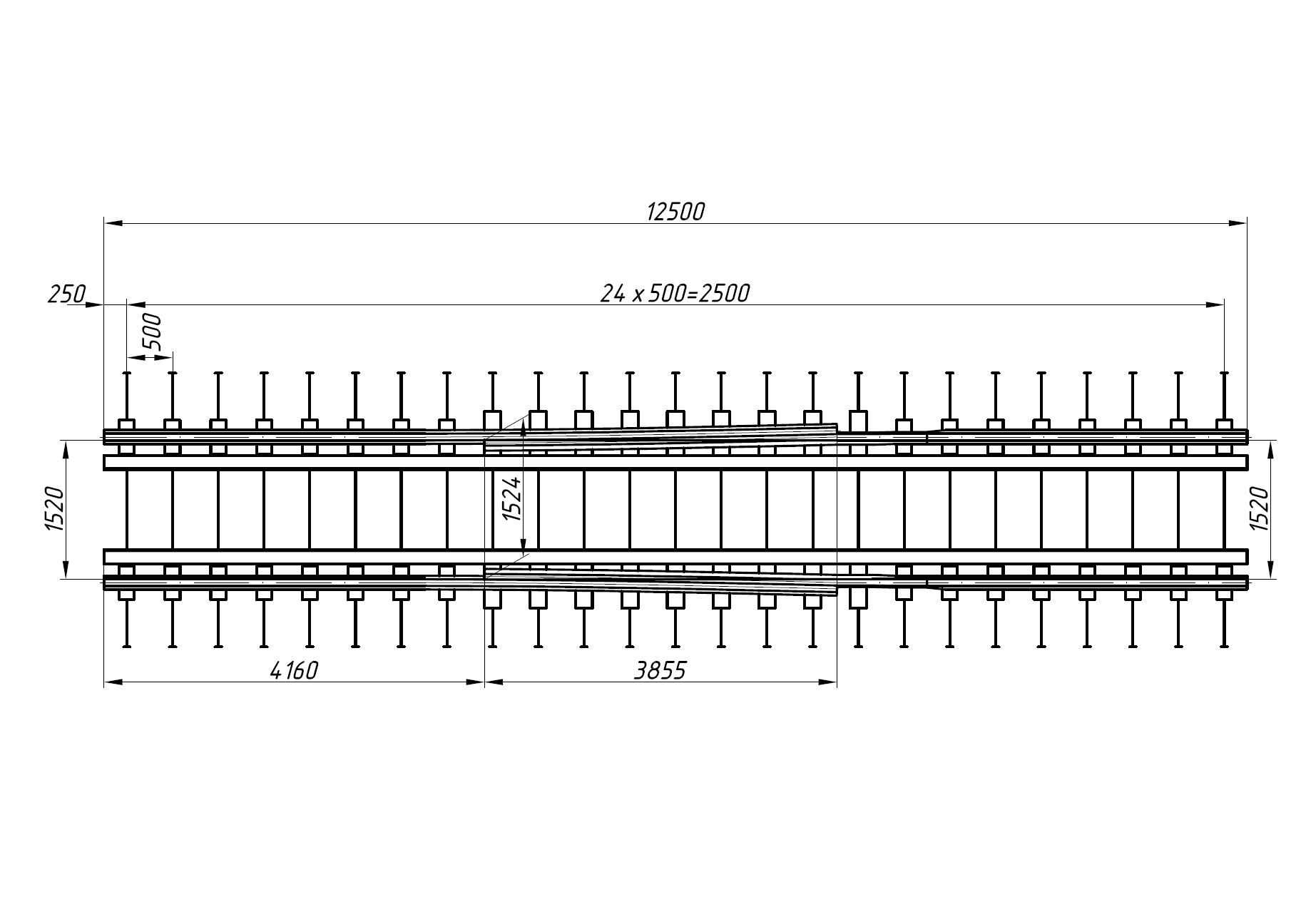

Стык уравнительный тип Р65 проект СП866.000



СП866

Стык уравнительный типа Р65.



Предназначен для компенсации продольных горизонтальных перемещений рельсовых нитей от воздействия поездной нагрузки и изменения температуры.

Остряки и рельсы подвижные закалены ТВЧ.

Стык оборудован контруголками.



Технические характеристики:

Ширина колеи, мм

Полная длина, мм

Максимальная статическая нагрузка на рельс, кН

Максимальная скорость движения, км/ч

        пассажирских поездов

        грузовых поездов

Нормативный ресурс до снятия, млн. т

Наибольшее компенсируемое продольное перемещение, мм

Максимальная длина отгрузочного места, мм

Максимальная масса отгрузочного места, т

Масса (без брусьев), т  не более

1520

12500

245



140

100

320

±110

12500

1,3

4,5


Комплект поставки

Стык уравнительный, шт.

Контруголок, шт.

Ящик с деталями стыка уравнительного, шт.

2

2

1


В комплект поставки не включены:

Подкладки КБ65 ГОСТ 16277-93, шт.

Скоба для изолирующей втулки КБ ЦП138, шт.

Втулка изолирующая КБ ЦП142, шт.

Прокладки ПБР 65х8, ЦП143, шт.

Прокладки КБ-10С ЦП328, шт.

Болты М22-8gх175.36 ГОСТ 16017-79 с шайбами и гайками, шт.

Болты М22-8gх195.36 ГОСТ 16017-79 с шайбами и гайками, шт.

Брусья железобетонные по проекту ВНИИЖТ № 98-02, шт.

Шпалы железобетонные Ш1-М

30*

132*

132*

30*

32*

по82*

по50*

9

16

*Возможна поставка по отдельному заказу

Форма отгрузки

В полувагоне по 12 комплектов.
