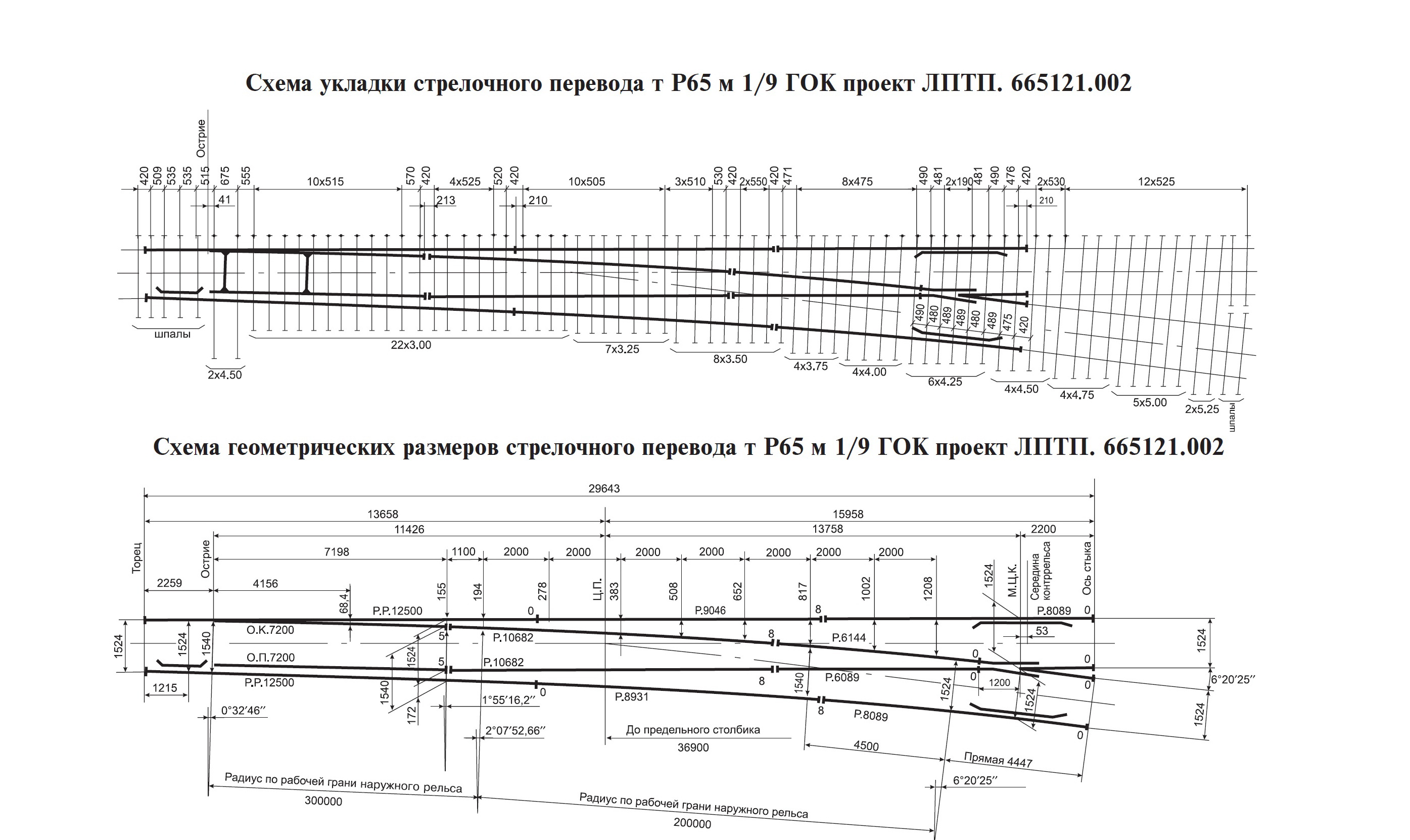

Стрелочный перевод тип Р65 марка 1/9 проект ЛПТП.665121.002



ПЕРЕВОД СТРЕЛОЧНЫЙ

типа Р65 марки 1/9 ГОК

проект ЛПТП.665121.002



Предназначен для эксплуатации на железнодорожных путях горнообогатительных комбинатов и других промышленных предприятий.

Перевод стрелочный комплектуется цельнолитой крестовиной из высокомарганцовистой стали марки 110Г13Л. Крепление крестовинных подкладок с высокими ребордами осуществляется клеммами ПК раздельного рельсового скрепления.

Остряки и рамные рельсы закалены ТВЧ. В переднем вылете рамного рельса установлен отбойный контррельс.



Основные технические характеристики



Вид перевода стрелочного                                                                                 обыкновенный

Ширина колеи, мм                                                                                                               1524

Полная длина, мм                                                                                                             29643

Радиус бокового пути, мм

остряка                                                                                                                              300000

переводной кривой                                                                                                           200000

Максимальная статическая нагрузка на рельс, кН                                                             500

Максимальная скорость движения, км/ч

по прямому пути                                                                                                                      50

по боковому пути                                                                                                                     40

Средний (нормативный) ресурс работы, млн. т., не менее

стрелки                                                                                                                                     85

крестовины                                                                                                                             100

Масса, т                                                                                                                               12,86

Наибольшая масса отгрузочного места, т                                                                          2,35

Наибольшая длина отгрузочного места, мм                                                                    12500



Форма отгрузки — железнодорожным транспортом в полувагонах.



Комплект поставки



- Рельс рамный прямой с остряком кривым с тягами стрелочной и соединительной          1

- Рельс рамный кривой с остряком прямым                                                                             1

- Полоса связная                                                                                                                         2

- Подкладка стрелочная удлиненная                                                                                         4

- Рельс крестовины с контррельсом                                                                                          2

- Крестовина                                                                                                                                 1

- Подкладки закорневые                                                                                                            13

- Подкладки крестовинные                                                                                                          3

- Рельсы соединительные длиной, мм

10682                                                                                                                                             2

8931                                                                                                                                               1

9046                                                                                                                                               1

6089                                                                                                                                               1

6144                                                                                                                                               1

- Клемма съемная                                                                                                                        60

- Болты, гайки, шайбы для крепления клемм по                                                                       60

- Механизм переводной                                                                                                                1

- Сережка контрольная                                                                                                                 2



Подкладки СД65, накладки стыковые Р65, стыковые болты, гайки, шайбы, шурупы, костыли в комплект поставки не входят.

Поставка данных изделий, переводного механизма, а также запасных частей возможна по отдельному заказу.
